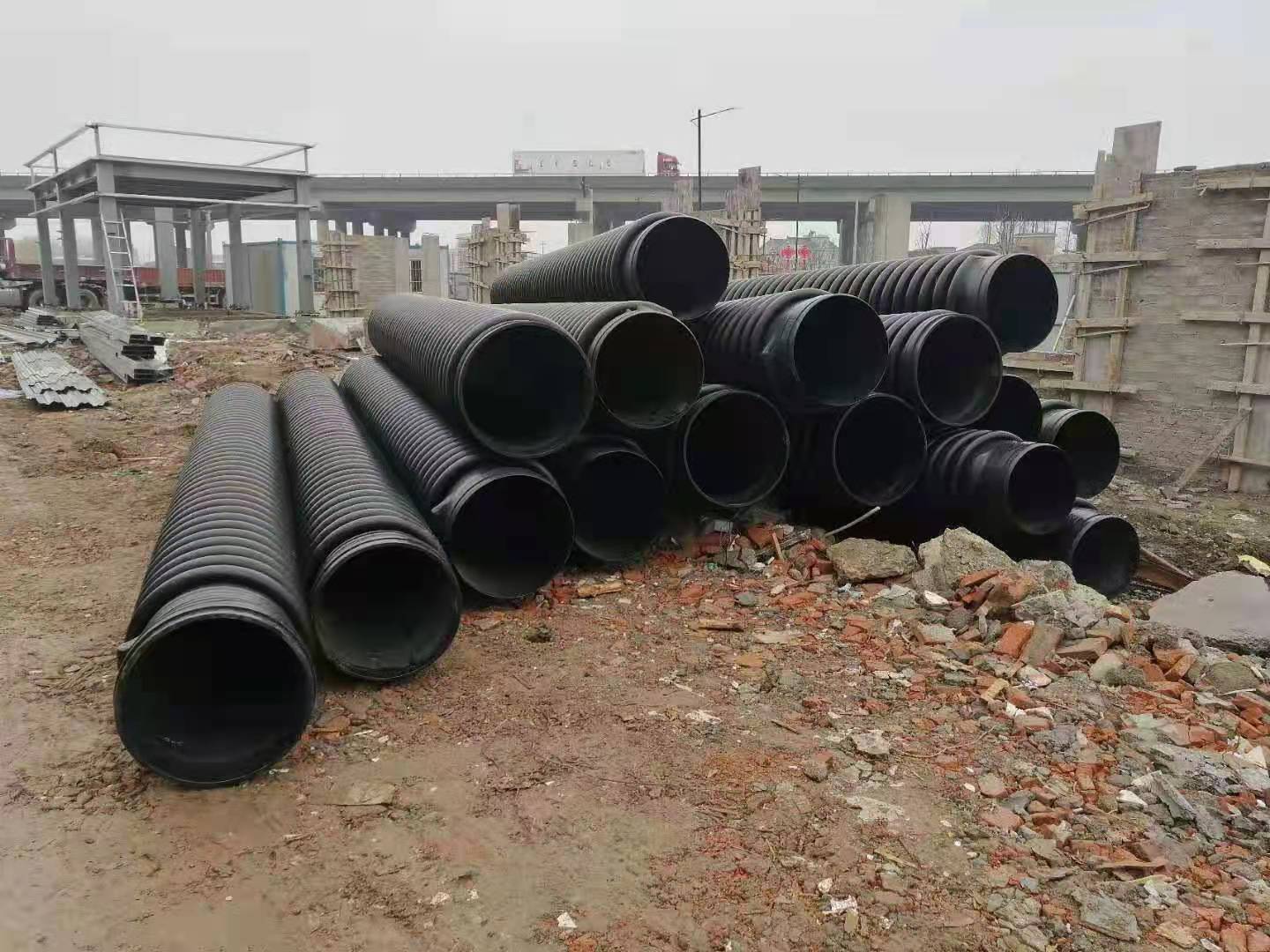

A型克拉管和B型克拉管兩者的區別

　　1、A型管為HDPE中空壁纏繞管，口端是平口的;B型管為承插口纏繞管，口端是承插口的。

　　2、A型管端部沒有電熔絲，B型管端部有電熔絲。

　　3、A型管是內外都是平壁的中間是結構壁代表的是中空纏繞管;B型管內壁屏蔽外壁是異形增強結構的一般來說雙壁波紋管、克拉管為B型管。但是鋼塑復合的鋼帶管不能算在里面因為GB/T19472.中有描述。

　　4、B型管是采用德國設備和技術，以高密度聚乙烯(HDPE)材料為原料，在熱熔狀態下纏繞成型，采用自然風冷卻后，冷態脫模,符合國標GB/T19472.2-2004規定的B型結構壁管。而A型管采用國產設備和技術，以高密度聚乙烯材料(HDPE)為原料，在熱熔狀態下纏繞成型，采用水冷,符合國標

　　GB/T19472.2-2004規定的A型結構壁管。在工藝上先擠出方形管，經水冷卻后定形，再纏繞成圓形管，再用水冷卻。

　　兩者比較之下，B型管的優勢：

　　A)熱熔狀態纏繞,結構壁內外壁同步纏繞，管材整體均勻、沒有焊縫。

　　B)采用風冷，管材在成型內貯熱量完全散發，不會形成內應力，不會分層和開裂。

　　C)冷態脫模，管材冷卻至常溫時，采用模具收縮方式脫模，管材不會變形。兩者比較之下，中空管存在的缺陷:

　　A)存在明顯的焊縫，且長度較長，質量難以控制。

　　B)水快速冷卻，熱量散發不均勻，結構壁存在應力。控制不好時經常出現彈簧狀裂開。

　　C)外壁光滑，無法有效抑制因PE材料熱脹冷縮引起的縱向位移，經常造成在管道兩端形成應力集中，破壞接頭或管道與檢查井的連接，形成漏水。

　　5、B型管 (HDPE纏繞B型管)的慣性距是連續可調的且*大值可達19.8.所以管材環剛度高，DN1500以上的管材仍可以生產出16KN/m2以上的管材。而A型管(HDPE中空壁纏繞管),結構壁型高受限,可調慣性矩較小只能達到5.所能生產的管材環剛度低,基本為 8KN/㎡,當管材大于DN1000以上時其環剛度為SN4(≥4KN/㎡)。

　　6、B型管 (HDPE纏繞B型管)在生產時對產品原料性能要求極高，所以除了2%的色母粒以外，其它都為HDPE材料,所以價格相對低。而A型管(HDPE中空壁纏繞管)單位環剛度所產生耗材較多，所以成本較高。但由于生產設備投資較小，門坎較低，所以廠家較多，在無序的市場競爭下，為了在成本上取得優勢，大量采用無機物(碳酸鈣)和再生料，以致市場的價格差矩較大，并且低得離譜。

　　7、B型管 (HDPE纏繞B型管)采用承插式電熔連接(剛性接口)，接口部采用承插和電熔兩種方式同時使用，確保了管材接口的受力能力，同時也保證了接口的密封性。B型管 (HDPE纏繞B型管)承受不均勻能力極強，并且施工方式可以多樣化，在需要快速回填地區，B型管 (HDPE纏繞B型管)可以在地面上進行多根預焊，再放入溝槽。而A型管(HDPE中空壁纏繞管)采用(電)熱熔帶方式進行連接，由于管材端口變形，(電)熱熔帶不能與管材完全粘后，施工時必須在溝槽內焊接，需要較大的土方開挖，施工速度慢。(電)熱熔帶連接，受力結構較差，加上管材焊了縫長，無法適應軟基或不均勻沉降地區敷設。

　　8、在同材質的B型管 (HDPE纏繞B型管)和A型管(HDPE中空壁纏繞管管)相比，在技術上B型管要優于A型管、應用上B型管還要優于A型管，在相同的指標下，兩種型式的管材用料相差不多，正常價位也應相差無幾，所B型管的性價比明顯要優于A型管。

　　9、B型管 (HDPE纏繞B型管)，在國家及省市重點工程中大量使用，尤其是沿海地區存在不均勻沉降地區更是普遍使用。而A型管(HDPE中空壁纏繞管)由于工藝和結構較不合理，用料不夠純，工程安全性太低，在一些重點工程中已被限制使用，在沿海地區已普遍不使用。
